黄片毛片免费观看,成人毛片免费播放,国产亚洲91激情在线,国产黄片精品在线观看

硅碳棒電熱元件可使用的爐體溫度為600℃-1600℃，可在空氣中使用，無需任何保護氣氛，廣泛應用于冶金、陶瓷、玻璃、機械、分析化驗、半導體、科學研究等領域。硅碳棒電熱元件是一種以碳化硅為主要原料制成的非金屬電熱元件，具有膨脹系數小、不易變形、化學穩定性強、使用壽命長、安裝維修方便等特點。

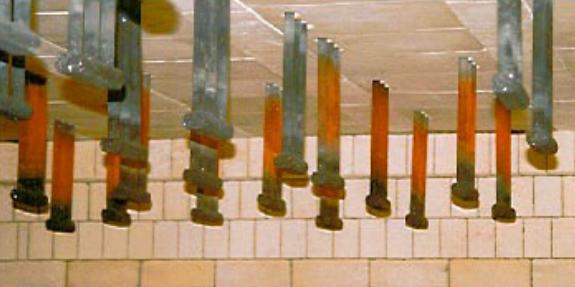

硅碳棒型號
我公司可提供"m"型、"u"型、"h"型和直棒型硅碳棒，您可根據窯爐實際情況選購不同型號、不同規格的硅碳棒，如有特殊需求，可協商解決。



硅碳棒的電氣性能



硅碳棒具有較大的比電阻，在空氣中通電加熱，發熱部表面溫度1050±50℃時，電阻率為600-1400Ω-mm2/M.硅碳棒的電阻隨溫度升高而變化，從室溫到800℃。電阻-溫度特征曲線為負值，溫度高于800℃為正值。

硅碳棒表面負荷



硅碳棒表面負荷=額定功率/發熱部表面積（W/cm2）



硅碳棒表面負荷大小與其使用壽命長短關系很大，因此，在通電加熱時要嚴格控制在允許負荷范圍之內，切忌超負荷使用。

硅碳棒發熱部表面溫度與相應爐溫下，發熱部單位表面允許負荷如上表。



氣氛對硅碳棒的影響



爐內氣氛對硅碳棒電熱元件的使用壽命有重要影響，硅碳棒在使用過程中逐步氧化產生SiO2，分隔SiC結晶顆粒，局部電阻增大、體積膨脹，直至最后斷裂。

硅碳棒電熱元件在干燥潔凈空氣中連續使用（1450℃）壽命可達2000小時。

1、硅碳棒在空氣中被加熱后，表面形成致密的氧化硅膜，變成抗氧化的保護膜，起到延長壽命的作用。近年來，開發了各種涂層以防止硅碳棒裂化，用于有各種氣體的爐內。

2、給硅碳棒加的電流量越大，硅碳棒的表面溫度越高。建議使用盡量小的表面負荷密度（功率）。請注意硅碳棒冷端記載的數值為空氣中1000℃的電流、電壓，與實際使用不一定相符。一般情況下，硅碳棒表面功率是由爐內溫度和硅碳棒表面溫度的關系求得，建議使用硅碳棒極限密度的1/2-1/3數值的表面功率（W/ cm2）

3、連續使用硅碳棒時，希望緩速增加電阻以維持長壽命。

4、硅碳棒盡可能并聯。如果硅碳棒阻值不同，串聯時電阻高的硅碳棒負荷集中，導致某一個硅碳棒電阻快速增加，壽命變短

5、硅碳棒的溫度分布特性，新出貨時的檢查規格為在有效發熱長度內為Δ60℃以內才算合格，當然溫度分布會隨著其老化而變大的，最終可能達到200℃。具體溫度分布變化也因爐內氣氛、使用條件的不同而不同。

6、硅碳棒隨著使用溫度越高壽命為越短，因此在爐膛溫度超1400℃以后，氧化速度加快，壽命縮短，使用中注意盡量不要讓硅碳棒表面溫度過高。
