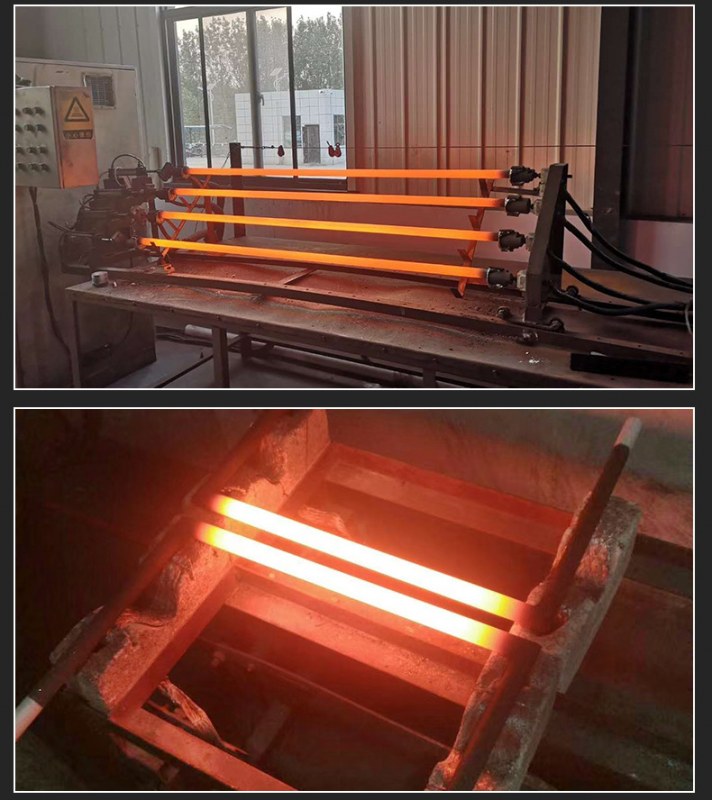

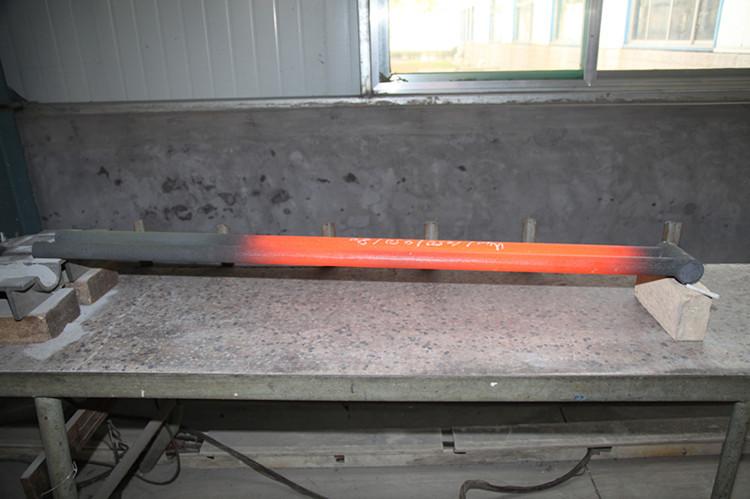

根據產品標準的規定，硅碳棒上應標注表面溫度在1000—1100°C范圍內測量計算得出的電阻值，即標稱電阻值。這個電阻值R是根據歐姆定律計算而得： R=U/I ，數值一般保留一位小數。有時也可根據客戶要求，直接標注測量時的電壓/電流值即U/I
硅碳棒的電阻值隨溫度的變化而變化。從室溫至800°C左右的溫度區間，溫度升高，棒的電阻值變小；在約800°C以上的溫度區間，溫度升高，棒的電阻值變大。并且，室溫下棒的電阻值的離散性較大。所以，用萬用表在室溫下測得的電阻值是不準確的，在高溫下無實際意義

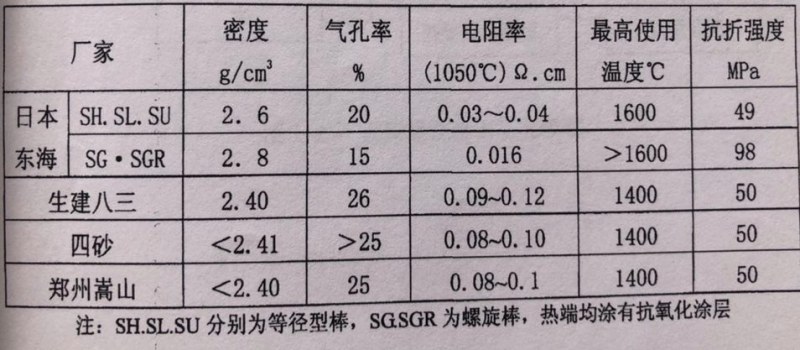

碳化硅電熱元件（硅碳棒）和高溫鎢鉬制品的研究和生產，及其相關領域的生產技術的研究與開發，不斷提升產品品質，積累了豐富的制造經驗和技術，采用先進的工藝裝備、完善的ISO9001質量管理體系和科學的管理模式，為國內外客戶提供著高品質的產品和服務。
1 硅碳棒在使用過程中，隨使用時間增加電阻值增加這種現象叫老化現象。棒老化后會造成爐溫降低
為了正常使用， 可適當提高電壓或改變接線方式，使爐溫得到補償。
2 送電時，電壓應逐步增加。一般開始時電壓為額定電壓的一半為宜，防止升溫過快。送電時切忌超負荷運行。
3 硅碳棒最好連續使用，連續使用可以提高棒的壽命。
4 硅碳棒硬而脆，故在裝卸、運輸時應特別小心。
5 硅碳棒應放在干燥地方，以防鋁頭受潮變質。
6 被加熱工件不能含有過高水分，應預先干燥，以免影響棒的壽命。如果是新窯或長時間沒有使用的窯爐必須用舊棒進行烘窯， 切忌用新棒烘窯。
7 硅碳棒在氫氣中使用，棒體會變脆縮短壽命。
8 硅碳棒與堿金屬、堿、硅酸鹽、硼化物等接觸會產生腐蝕，所以要避免它們與棒體接觸。
9 硅碳棒接線夾應與棒體冷端的鋁頭緊密接觸。
10 硅碳棒在使用過程中，如發現斷裂或白炙現象，應急時更換新棒。以免影響其它棒的使用壽命。
11 第一次使用硅碳棒的電爐，一段時間后如產生斷棒，應進行整體更換。更換下來的舊棒，用來替換在以后使用時產生的斷棒。在替換時，應選擇與斷棒電阻相近的棒進行替換。
12 硅碳棒在安裝時，不能于保溫材料接觸，要用高溫絕緣好的瓷管隔開。以免因為漏電打弧，造成墻體燒熔
硅鉬棒二硅化鉬電熱元件的表面處理是生產中的最后一道工序，處理后就可以裝箱發貨了。元件在整形以后，熱端放入一種材料的溶液內，讓這種溶液沾在元件的表面，經過晾干或烘干后，再次放在整形臺上，通電后在短時間內把元件溫度提升到1400度以上，元件表面就會形成一層釉一樣光滑的物質。這樣做的目的只是為了外觀好看，對元件品質的提高無任何意義。圖片中元件熱端表面呈白色的就是溶液干燥后，呈黑亮色的就是升溫后形成的，呈青色的就是元件本來的顏色。。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
