黄片毛片免费观看,成人毛片免费播放,国产亚洲91激情在线,国产黄片精品在线观看

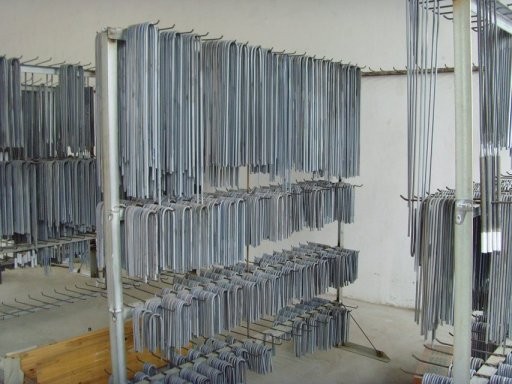

硅碳棒抗折度及抗壓強度的測試
在N 300型壓力試驗機上測試不同素燒溫度和燒成溫度下試樣的極限受壓值，各個試樣的抗壓強度可以通過以下公式計算得出:
P=F1S=F1n(r"-r3)抗壓壓強(Pa)S-試樣截面積 (m?)
r一試樣的基本半徑 (m)
試樣的內孔半徑(m)

(4.4)
4.1.4 彎曲度的檢驗
彎曲度不得大于總長度的0.3%， 所用工具:平臺;“V”型支架;高度尺(分度值0.02mm)。 檢驗方法:將兩個相同高度的“V”型支架置于平臺上，根據被檢驗棒的長度調整兩支架的距離，該距離不得小于棒全長的98%。將被檢驗棒放于兩支架的“V"型槽內，最大彎曲點向下與平臺距離最小，用高度尺測量最低凹臺的高度H，然后將棒體旋轉180'， 使最大彎曲點向上時與平臺距離最大，在同一位置測量最高凸面與平臺的高度H25。
用下列公式計算出該棒的彎曲度:

8=
←x00%2L

(4.5)
式中:
彎曲度(%)
He最大彎曲點向下時與平臺距離(mm)H2 最大彎曲點向上時與平臺距離(mm)
兩支點間的距離(mm)

4.1.5 物相分析，
采用日本理學公司D/MAX-RA型衍射儀，Ni過濾，Cu靶(Ka,步進掃描,工作電壓40KV。
