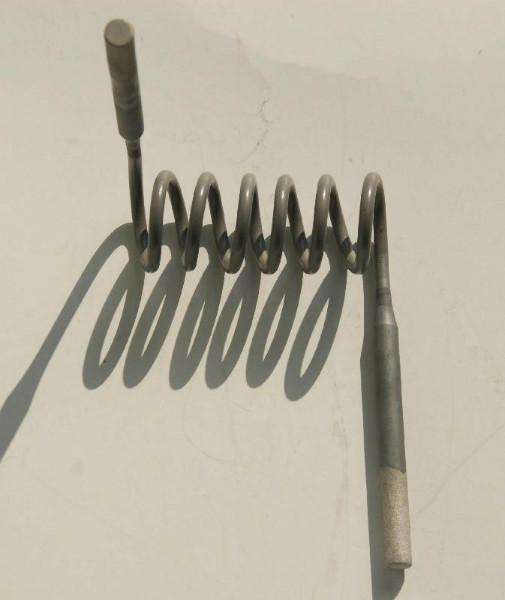

螺旋型硅鉬棒/多彎硅鉬棒
網址:http://www.dil0.com 添加時間:2018-06-18

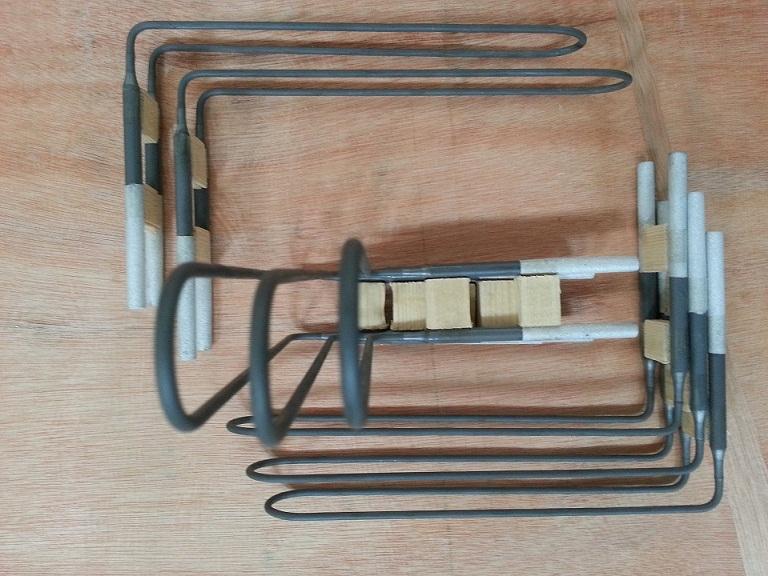

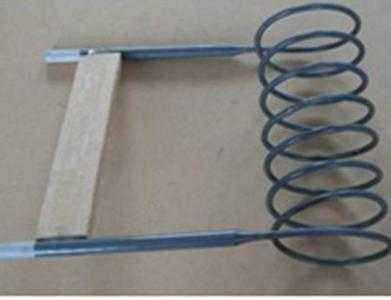

螺旋形硅鉬棒,主要用于爐溫要求高的管式爐比較多,硅鉬棒的螺距間距決定這爐溫的溫差及使用壽命,因硅鉬棒在1350度之后會有輕微軟化,螺旋型硅鉬棒一般使用溫度不高,雖然硅鉬棒最高溫度可以達到爐溫1700度,但是在螺旋型硅鉬棒中,考慮硅鉬棒的軟化問題,一般使用溫度在1400-1500度左右,溫度再高的話有粘連軟塌的可能,多彎硅鉬棒與螺旋型硅鉬棒使用情況類似,螺旋型硅鉬棒一般在爐管外加熱,多彎型硅鉬棒在爐膛內部加熱,在溫度上會比螺旋型溫度稍微高些。螺旋型硅鉬棒
硅鉬棒在高溫時(1400度以上)有些軟化,低溫時又硬又脆,為了避免溫變時產生應力,有利于元件的熱脹冷縮,最好采用自由垂直的吊掛安裝方法。吊裝元件的拆換也較方便,不必等爐子冷下來,而可以熱換。
吊掛硅鉬棒時必須注意下列事項:
爐襯材料應用剛玉磚,其Fe2O3的質量分數應小于1%,因為它與保護膜相互作用形成易熔的硅酸鹽,從而加速元件的破壞。
冷端部泄漏的熾熱爐氣,不僅增加爐子的熱損失,甚至會燒壞導電帶夾頭和引線夾子,因此,最好采用石棉夾頭。
因硅鉬棒是脆性材料,抗彎強度低,不能承受碰擊,在安裝過程中應采取防護措施,以防折斷。連接導電帶時,必須先將石棉夾頭(或瓷夾頭)安裝好,夾緊時用力不能過大。
將硅鉬棒裝進塞磚,為了避免因裝卸移動而產生的機械應力,塞磚要用泡沫剛玉磚制成的單獨磚塊。
將裝有硅鉬棒的塞磚插入爐頂準備好的空檔中,塞磚要突出于爐頂的外面,這樣便于拆卸。
將導電帶同早已準備好的連接支架相連接,但應避免導電帶緊張和不自然的扭曲機械應力。
為了避免石棉夾頭因熱脹冷縮而可能使硅鉬棒下垂變形,可用水玻璃拌合的耐火泥漿涂在連接處,以便固定牢靠。
吊裝時發(fā)熱部的錐體交界處與爐墻相距約25mm-3omm,冷端部應露出爐頂外面75mm,其發(fā)熱部的下端到爐底應不小于50mm。
上一篇:硅鉬棒制品尺寸測量
下一篇:硅鉬棒規(guī)格參數
