黄片毛片免费观看,成人毛片免费播放,国产亚洲91激情在线,国产黄片精品在线观看

I型硅鉬棒形狀與粗端部硅碳棒類似，在使用中可代替大頭棒，設計合理情況下最高溫度可達1400度長時間使用，因硅鉬棒在高溫下有軟化的性質，所以在1450度以上的爐溫中不建議使用。
I型硅鉬棒直型硅鉬棒

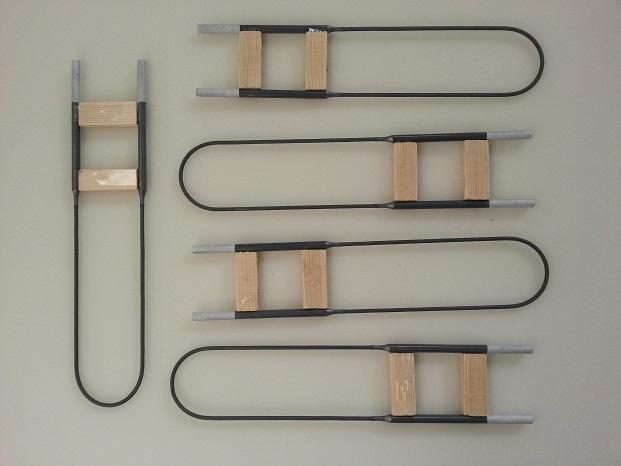

在氧化氣氛下、硅鉬棒最高使用溫度為1800℃，U型硅鉬棒電熱元件的電阻隨著溫度升高而迅速增加，當溫度不變時電阻值穩定。在正常情況下W型硅鉬棒電阻不隨使用時間的長短而發生變化，因此，新舊硅鉬棒電熱元件可以混合使用。
硅鉬棒電熱元件產品廣泛應用于冶金、煉鋼、玻璃、陶瓷、耐火材料、晶體、電子元器件、半導體材料的研究、生產制造等領域。
硅鉬棒電熱元件是特種二硅化鉬高溫導電陶瓷制品，是大量應用的唯一硅化物陶瓷。室溫時元件硬而脆，運輸、安裝時不能磕碰、擰轉。但1350℃開始軟化，易蠕變，一般垂直安裝。400～800℃棒溫元件易氧化，電爐在烘爐或升溫時，應盡快避開該溫段。氟、硫、強酸、鉀鈉氧化物蒸汽對硅鉬棒有害
當元件溫度大于1700度、熔點1710度的SIO2保護層熔融，由于表面張力的作用，SIO2熔聚成滴，而失去保護作用。元件在氧化氣氛下在繼續使用時，SIO2保護層重新生成 。

密度：5.5～5.6g/cm3

抗彎強度：15MPa(20℃)

維氏硬度(HV)：570kg/mm2

氣孔率：7.4%

吸水率：1.2%

熱伸長率：4%

輻射系數：0.7～0.8(800～2000℃)
