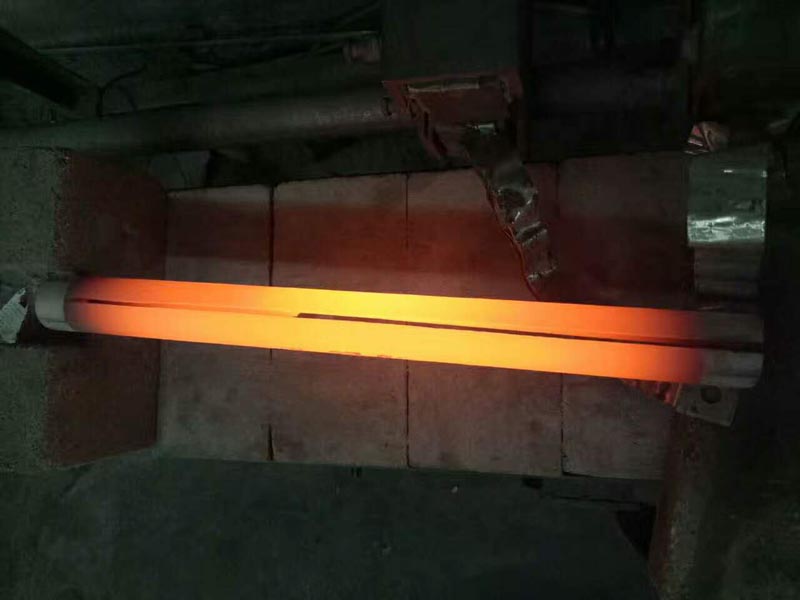

硅碳棒的使用優點優點有很多種，最為突出的有一下幾點
： 1）. 最高表面溫度可達1500度。 2）. 紅外輻射率高，是普通鎳鉻絲的5-10倍。 3）. 機械強度高，抗彎曲強度高達100-120MPa。 4）. 抗氧化性強，耐腐蝕性強，并具有優良的耐熱沖擊性能。 5）. 使用壽命長，安裝、維修簡單。 硅碳棒的型號：型號:GD型（等直徑）訂購時，請告知下列數據： OD：直徑；HZ：熱端長度； CZ：冷端長度； OL：總長。 如您對電阻有特殊要求，請告知電阻值。 硅碳棒的使用： （1） 硅碳棒在空氣中被加熱后，表面形成致密的氧化硅膜，變成抗氧化的保護膜，起到延長壽命的作用。近年來，開發了各種涂層以防止硅碳棒裂化，用于有各種氣體的爐內。 （2）給硅碳棒加的電流量越大，硅碳棒的表面溫度越高。建議使用盡量小的表面負荷密度（功率）。請注意硅碳棒冷端記載的數值為空氣中1000℃的電流、電壓，與實際使用不一定相符。一般情況下，硅碳棒表面功率是由爐內溫度和硅碳棒表面溫度的關系求得，建議使用硅碳棒極限密度的的電流、電壓，與實際使用不一定相符。一般情況下，硅碳棒表面功率是由爐內溫度和硅碳棒表面溫度的關系求得，建議使用硅碳棒極限密度的1/2-1/3數值的表面功率（W/ cm2） （3） 連續使用硅碳棒時，希望緩速增加電阻以維持長壽命。
（4） 硅碳棒盡可能并聯。如果硅碳棒阻值不同，串聯時電阻高的硅碳棒負荷集中，導致某一個硅碳棒電阻快速增加，壽命變短 （5） 硅碳棒的溫度分布特性，新出貨時的檢查規格為在有效發熱長度內為Δ60℃以內才算合格，當然溫度分布會隨著其老化而變大的，最終可能達到200℃。具體溫度分布變化也因爐內氣氛、使用條件的不同而不同。。具體溫度分布變化也因爐內氣氛、使用條件的不同而不同。
（6） 硅碳棒隨著使用溫度越高壽命為越短，因此在爐膛溫度超1400℃以后，氧化速度加快，壽命縮短，使用中注意盡量不要讓硅碳棒表面溫度過高。以后，氧化速度加快，壽命縮短，使用中注意盡量不要讓硅碳棒表面溫度過高。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
